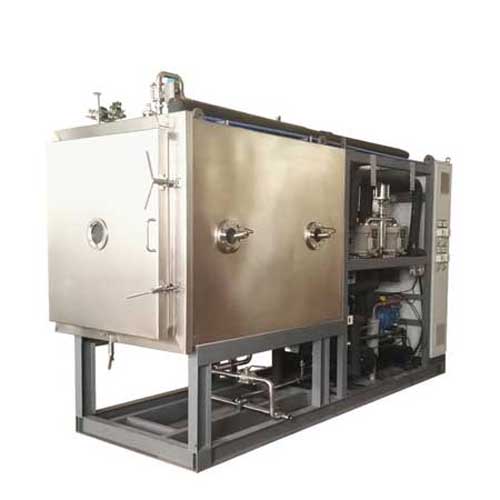

A、干燥箱（含3.24m²板層） Chamber (with3.24m² shelves)

序號SN

名稱

Name

型號/規格/材質

Model/Specifications/Material

數量

Number

1

干燥箱 Chamber

AISI 304 不銹鋼

1套

2

板層 Shelves

AISI 304不銹鋼

1套

尺寸：900×600×16mm

Dimensions：900×600×16mm

6+1層

3

板層最低溫度(導熱油進口)

Shelves temperature Min

-55℃

4

板層最高溫度(導熱油進口)

Shelves temperature Max

+80℃

5

擱板間距 Spacing

100mm

6

干燥箱外形 Chamber type

長方型 Rectangular

7

盤管最低溫度

Coiled temperature Min

-75℃

8

冷凝器捕冰能力

Condenser frosting

capacity

60Kg/批

60Kg/batch

9

PLC

日本OMRON

1套

10

計算機 Computer

聯想LENOVO

1臺

控制方式 Control type

手動及自動控制 Manual and automatic

11

總裝機功率 Electricity-total electrical load

20kW (380V, 50Hz, 3Phase, 5Wire)

12

Cooling water for refrigerant cooling

用于制冷系統的冷卻水

12m³/hr (1.5≤P≤2bar, T≤25°C)

13

整機結構

Machine construction

一體式

Union

14

外型尺寸 Dimension of unit

約4,000 × 1,400 × 2,700

15

整機重量 Weight of unit

約3.8T (About )3.8T

16

凍干原料裝量（建議值）

Capacity of raw material for freeze drying

(suggestive value)

最大40Kg/批

40kg/batch (Max)

以上數據僅供參考，以實際設計圖紙為準
