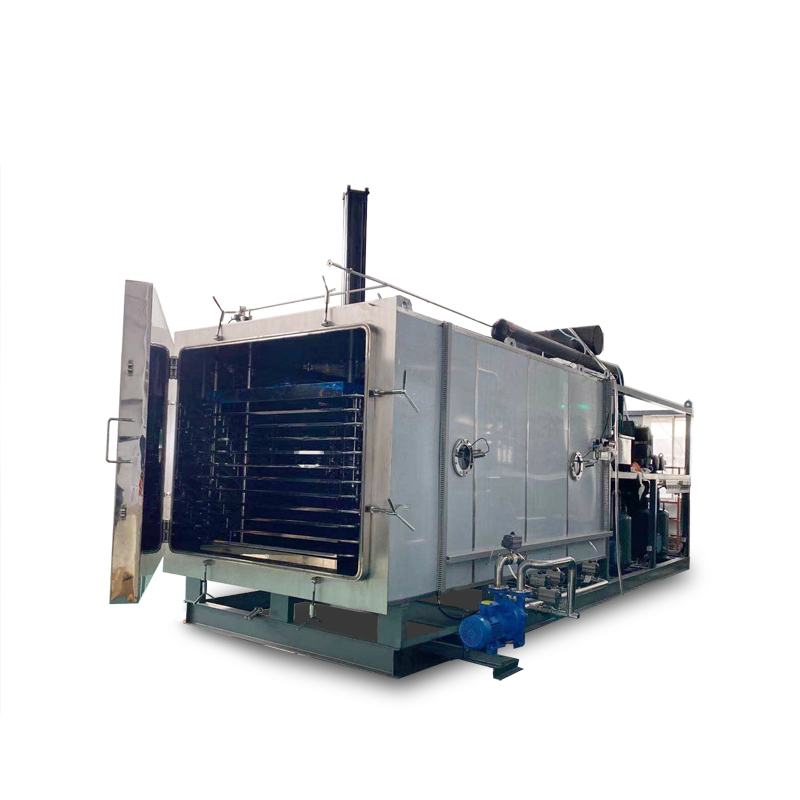

A、干燥箱（含15.84m²板層） Chamber (with15.84m² shelves)

序號SN

名稱

Name

型號/規格/材質

Model/Specifications/Material

數量

Number

1

干燥箱 Chamber

AISI 304 不銹鋼

1套

2

板層 Shelves

AISI 304不銹鋼

1套

尺寸：1200 × 1200 × 20mm

Dimensions：1200 × 1200 × 20mm

11+1層

3

板層最低溫度(導熱油進口)

Shelves temperature Min

-55℃

4

板層最高溫度(導熱油進口)

Shelves temperature Max

+80℃

5

板層溫度均勻性

Shelves temperature

uniformity

±1°C（空載平衡后）

±1°C（soak stage）

6

擱板間距 Spacing

100mm

7

干燥箱外形 Chamber type

長方型 Rectangular

8

盤管最低溫度

Coiled temperature Min

-70℃

9

冷凝器捕冰能力

Condenser frosting

capacity

300Kg/批

300Kg/batch

10

Final vacuum

極限真空

≤1×10 ^-2mbar

11

PLC

日本OMRON

1套

12

計算機 Computer

聯想LENOVO

1臺

13

總裝機功率 Electricity-total electrical load

75.5kW (380V, 50Hz, 3Phase, 5Wire)

14

Cooling water for refrigerant cooling

用于制冷系統的冷卻水

30m³/hr (1.5≤P≤2bar, T≤25°C)

15

整機結構

Machine construction

一體式

Union

16

外型尺寸 Dimension of unit

約5,700 ×1,950 × 3,650

17

整機重量 Weight of unit

約12.5T (About )12.5T

18

凍干原料裝量（建議值）

Capacity of raw material for freeze drying

(suggestive value)

最大300Kg/批

300kg/batch (Max)

以上數據僅供參考，以實際設計圖紙為準
